Introduction

Dans cet article, nous allons installer notre tout premier netlab Containerlab en utilisant DevPod. Nous utiliserons un fournisseur cloud, en l'occurrence AWS, pour héberger notre projet. Pourquoi le cloud ? Parce que les labs réseau peuvent consommer énormément de ressources, et nous avons besoin de pouvoir les déployer, les arrêter et les détruire rapidement, tant pour la performance que pour le coût.

Nous y parviendrons en combinant :

• DevPod
• DevContainer
• Containerlab

Nous utiliserons une topologie simple que vous pouvez retrouver sur mon dépôt GitHub. Notre objectif est de déployer ce lab sur AWS avec DevPod.

Prérequis

Avant de commencer, quelques éléments doivent être en place :

1. Autorisation de l'environnement AWS : assurez-vous que DevPod est autorisé à accéder à votre environnement AWS. Pour un guide détaillé sur la configuration de DevPod avec AWS, consultez mon article sur ce sujet.

2. Topologie Containerlab : nous avons besoin d'un fichier de topologie compréhensible par Containerlab. Dans notre cas, nous créons une topologie VXLAN simple.

Topologie Containerlab

Notre lab simulera une topologie VXLAN comprenant :

• 1 switch Spine
• 2 switches Leaf
• 2 nœuds Host

Le diagramme suivant illustre la topologie VXLAN :

Voici le fichier de topologie Containerlab (lab_vxlan.yml) utilisé pour cette configuration :

name: vxlan-evpn-irb
topology:
  nodes:
    spine1:
      kind: ceos
      image: ceos:4.32.0.1F
      mgmt-ipv4: 172.20.20.101
    leaf1:
      kind: ceos
      image: ceos:4.32.0.1F
      mgmt-ipv4: 172.20.20.11
    leaf2:
      kind: ceos
      image: ceos:4.32.0.1F
      mgmt-ipv4: 172.20.20.12
    host1:
      kind: linux
      image: alpine:latest
      binds:
        - hosts/h1_interfaces:/etc/network/interfaces
      mgmt-ipv4: 172.20.20.21
    host2:
      kind: linux
      image: alpine:latest
      binds:
        - hosts/h2_interfaces:/etc/network/interfaces
      mgmt-ipv4: 172.20.20.22
  links:
    - endpoints: ["spine1:eth1", "leaf1:eth1"]
    - endpoints: ["spine1:eth2", "leaf2:eth1"]
    - endpoints: ["leaf1:eth2", "host1:eth1"]
    - endpoints: ["leaf2:eth2", "host2:eth1"]

Décryptage de la topologie

1. Nom et Structure :

   • name: vxlan-evpn-irb – C'est le nom du lab.
   • La topologie se divise en nodes (périphériques) et links (connexions entre les périphériques).

2. Nodes :

   • Couche Spine :
     • spine1 : Un switch Arista cEOS containerisé utilisant l'image version 4.32.0.1F.
     • IP de gestion : 172.20.20.101
   • Couche Leaf :
     • leaf1 et leaf2 : Des switches Arista cEOS utilisant la même version d'image.
     • IPs de gestion : 172.20.20.11 et 172.20.20.12
   • Couche Host :
     • host1 et host2 : Des conteneurs Linux exécutant Alpine Linux.
     • Ils incluent des configurations personnalisées pour les interfaces réseau montées depuis l'hôte.
     • IPs de gestion : 172.20.20.21 et 172.20.20.22

3. Links :

   • De Spine à Leaf :
     • spine1:eth1 ↔ leaf1:eth1
     • spine1:eth2 ↔ leaf2:eth1
   • De Leaf à Host :
     • leaf1:eth2 ↔ host1:eth1
     • leaf2:eth2 ↔ host2:eth1

Cette topologie est une architecture spine-leaf typique, courante dans les datacenters pour permettre une connectivité en couche 2 et en couche 3 avec des configurations VXLAN EVPN.

Déployer le lab

Nous allons déployer le lab avec DevPod de deux manières :

1. En utilisant le dépôt

1. Valider la configuration du fournisseur AWS : assurez-vous que votre fournisseur AWS est correctement configuré. Plus de détails ici.

2. Créer un workspace :

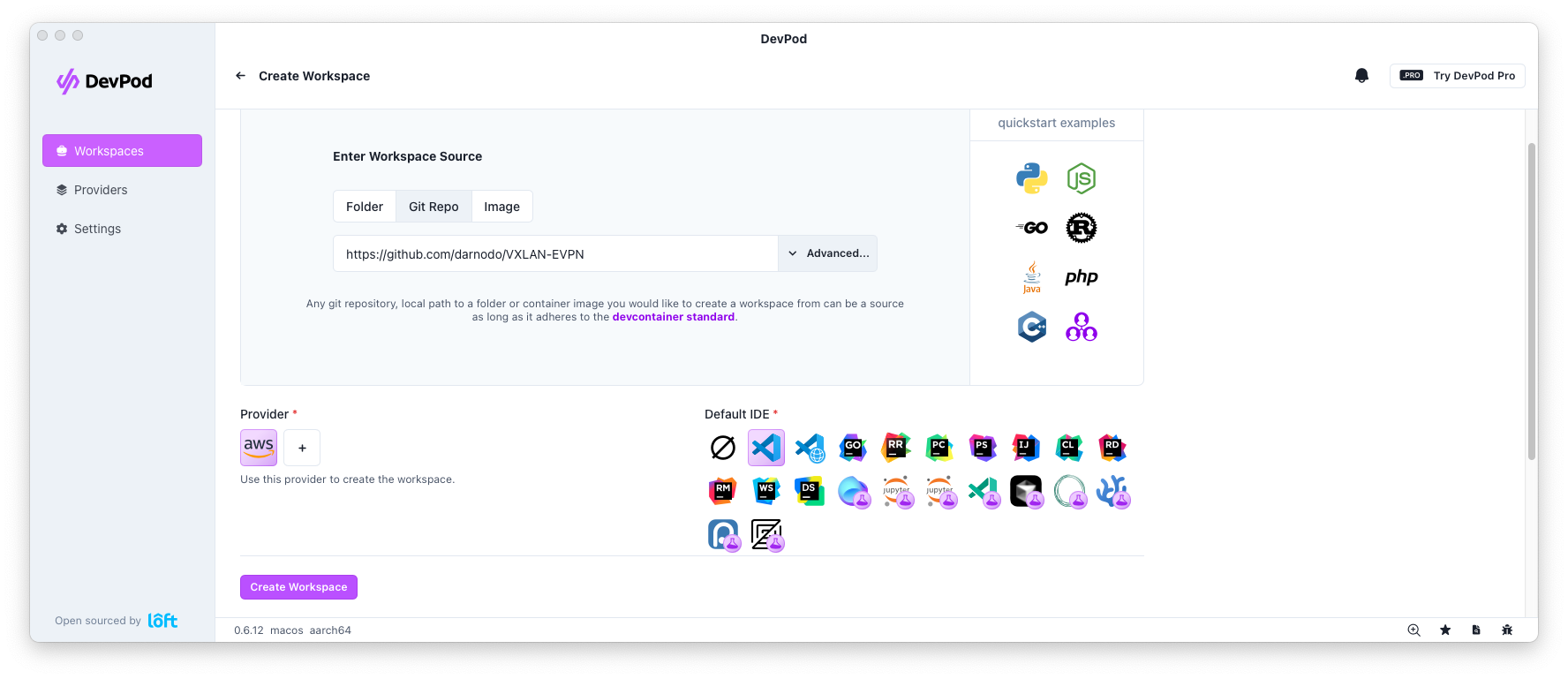

   • Rendez-vous dans l'onglet Workspace et cliquez sur Create Workspace.
   • Indiquez la source du Workspace : utilisez le dépôt GitHub.
   • Sélectionnez AWS comme fournisseur.
   • Choisissez votre IDE par défaut.
   • Enfin, cliquez sur Create Workspace.



2. En utilisant un dossier local

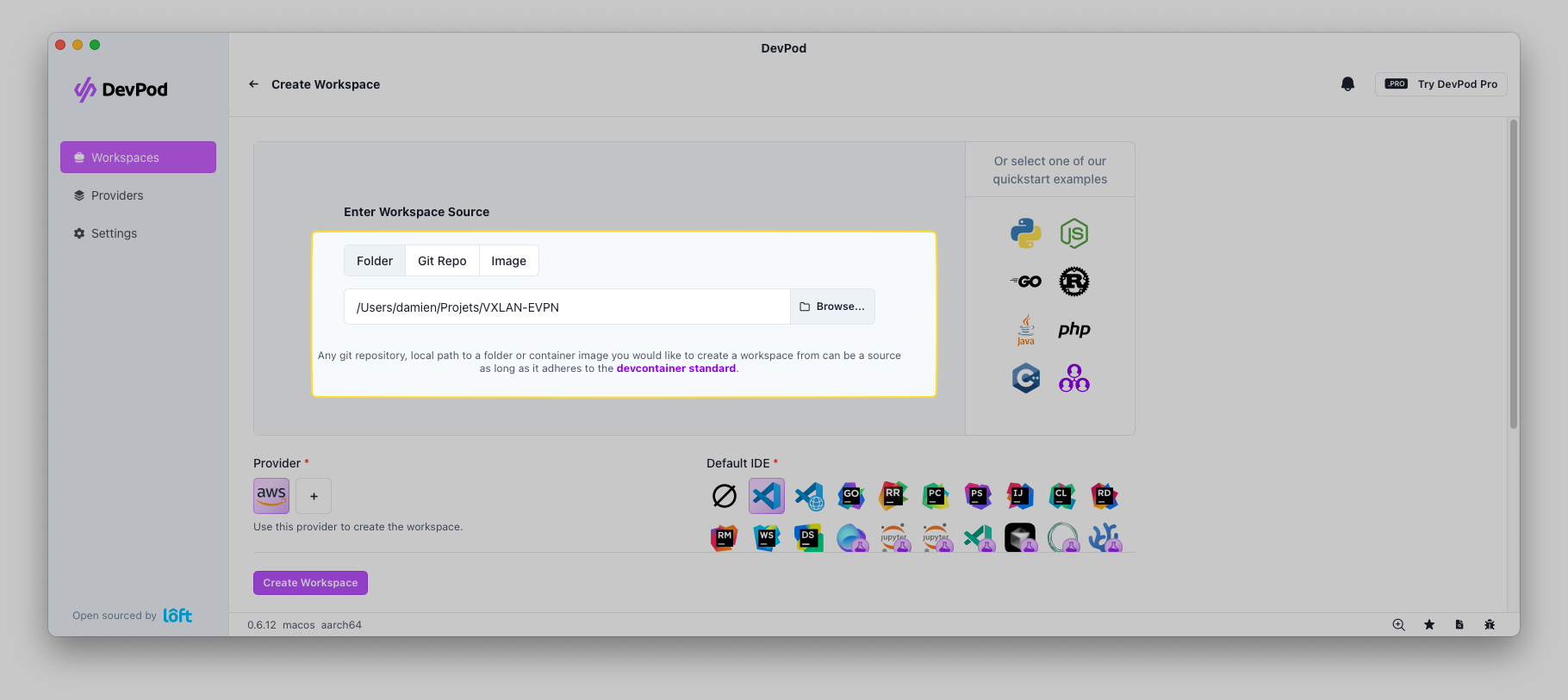

Si vous préférez utiliser votre dépôt local, la seule différence se trouve dans la source du Workspace : il suffit de le pointer vers votre dépôt local.

Démarrer le lab

[!WARNING] Images cEOS Le lab utilise l'image cEOS v4.32.0.1F. Pour télécharger cette image, rendez-vous sur la page de téléchargement Arista.

1. Importer l'image cEOS : enregistrez l'image cEOS dans votre dossier network_images en la glissant-déposant dans VSCode. Importez l'image en utilisant la commande suivante :

   docker import network_images/cEOS64-lab-4.32.0.1F.tar.xz ceos:4.32.0.1F


2. Déployer le lab en utilisant Containerlab :

   sudo containerlab deploy -t lab_vxlan.yml


   Suivez les instructions du CLI pour configurer vos périphériques. Pour des étapes de configuration détaillées, consultez ce guide.

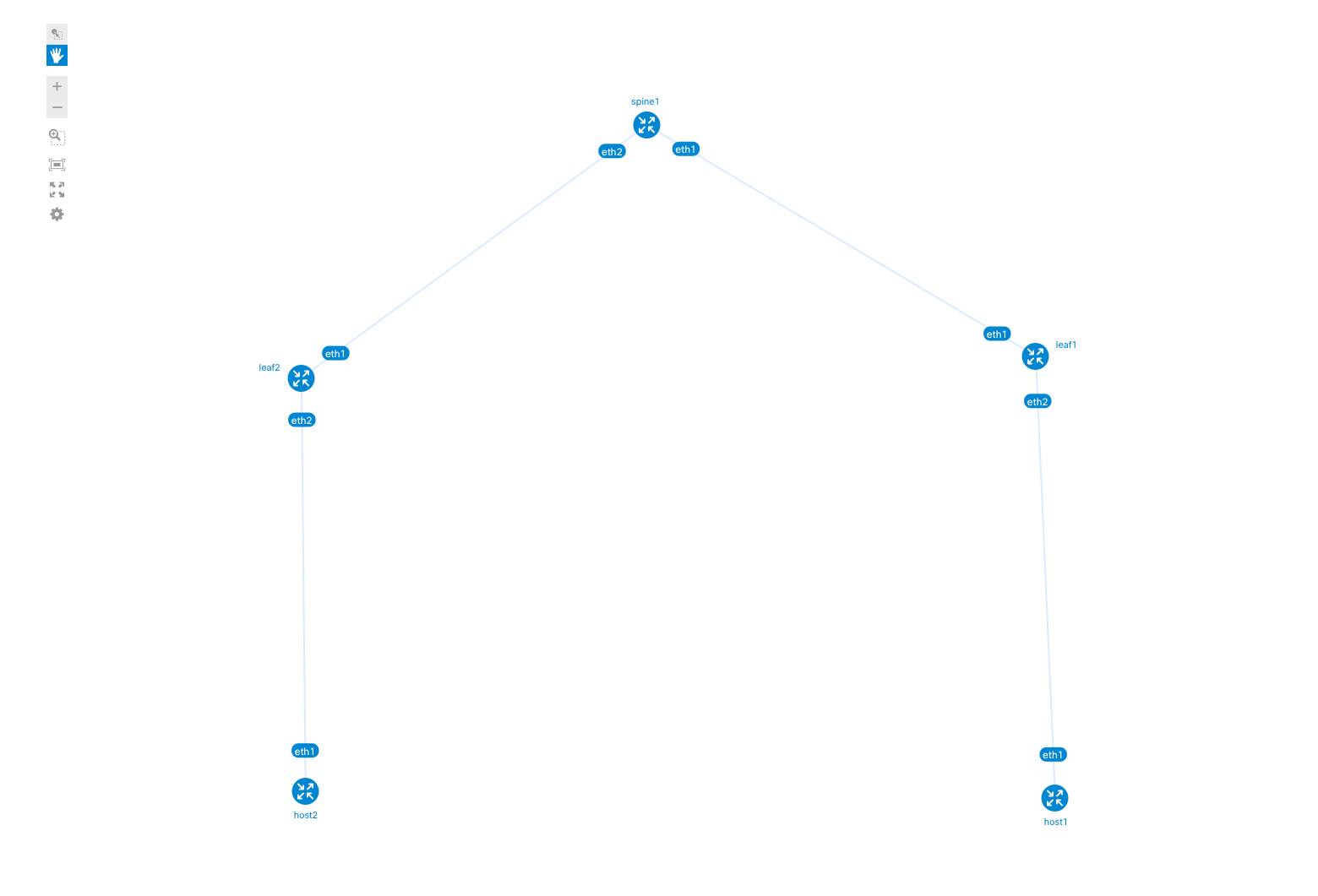

3. Visualiser l'architecture : vérifiez la topologie déployée grâce à la vue graphique de Containerlab.

   containerlab graph -t lab_vxlan.yml


   Les ports (par exemple, le port 50080 mentionné dans le devcontainer.json) sont redirigés. Accédez à la vue graphique via localhost.



Utiliser EdgeShark

EdgeShark est un outil web qui permet de capturer des paquets depuis votre environnement de lab. Il redirige les captures du lab vers Wireshark exécuté localement.

Pour plus d'informations, consultez le guide de démarrage d'EdgeShark.

Configuration d'EdgeShark dans le DevContainer

Dans la configuration du DevContainer, la commande postCreateCommand suivante a été ajoutée :

sudo mkdir -p /opt/edgeshark && sudo curl -sL https://github.com/siemens/edgeshark/raw/main/deployments/wget/docker-compose.yaml -o /opt/edgeshark/docker-compose.yaml

Cette commande télécharge un fichier Docker Compose pour faciliter l'utilisation d'EdgeShark.

Lancer EdgeShark

Pour démarrer EdgeShark, exécutez :

cd /opt/edgeshark
DOCKER_DEFAULT_PLATFORM= docker compose up -d

Accédez à EdgeShark via localhost:5001.

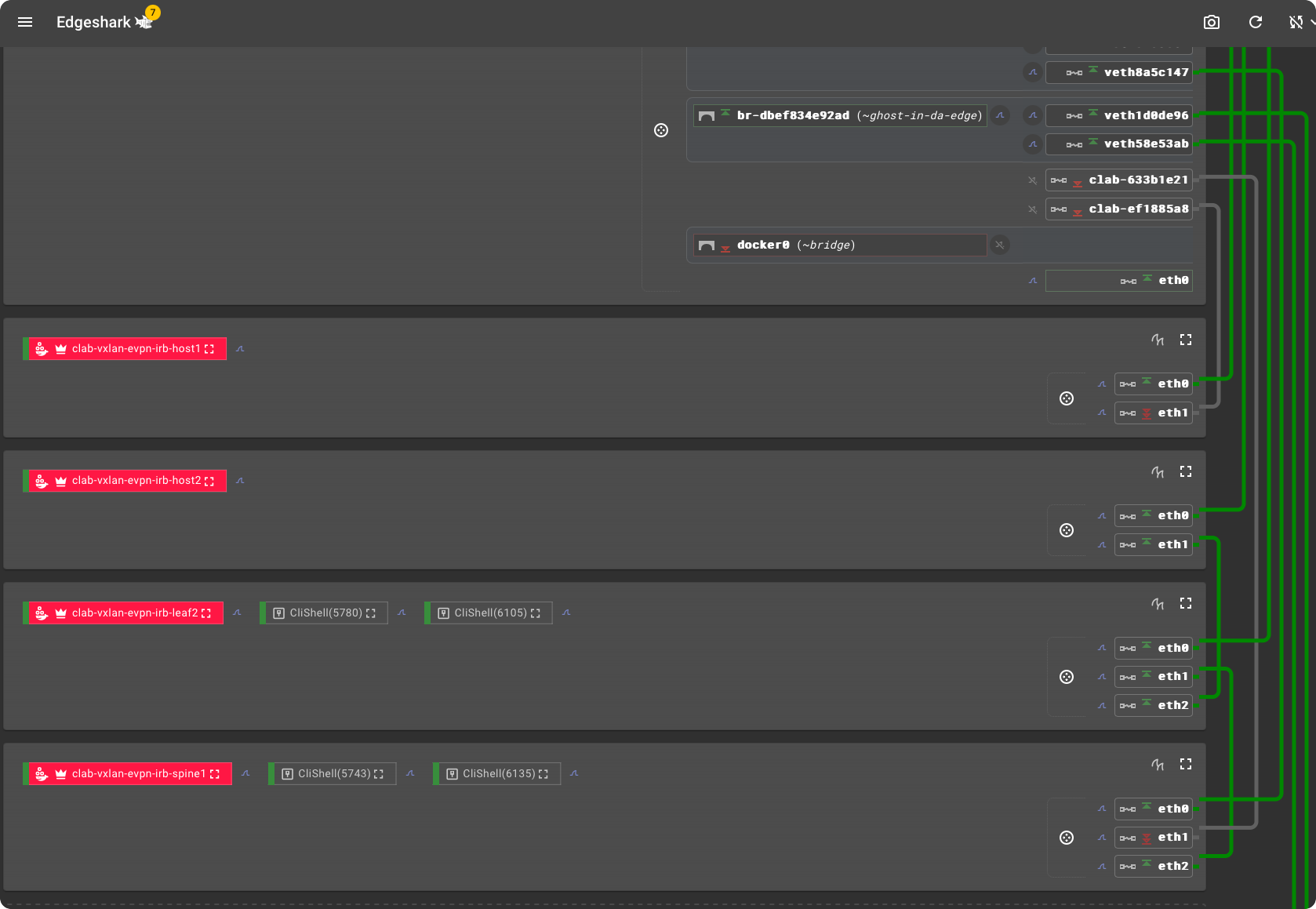

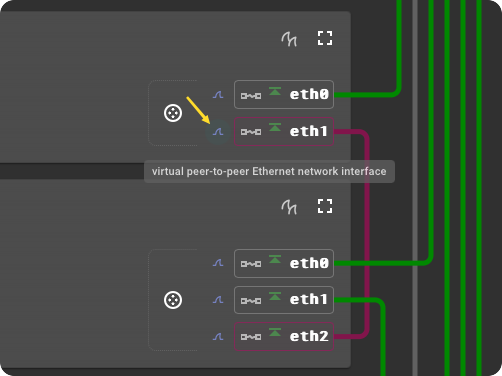

• Vue d'EdgeShark :

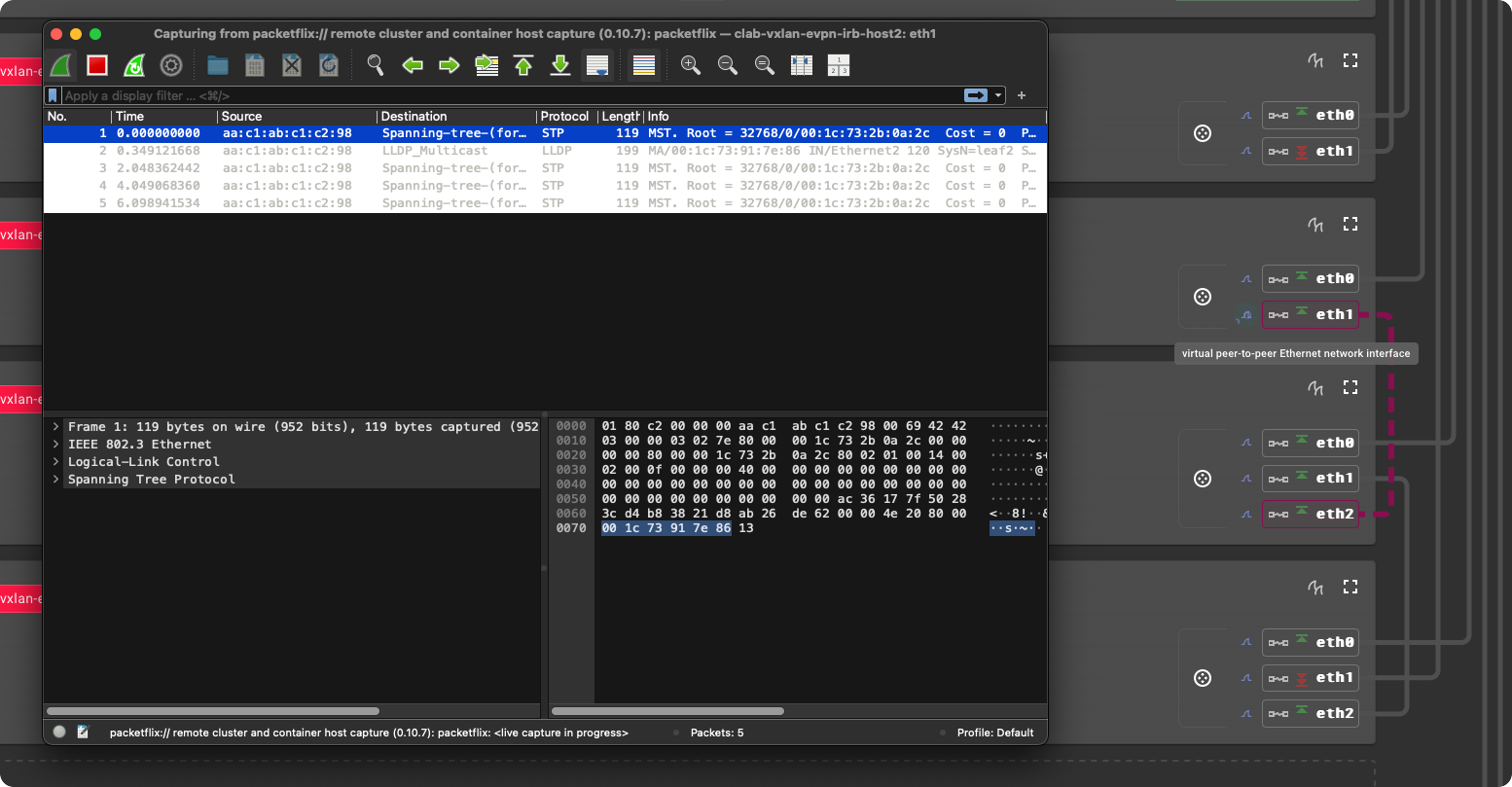

• Intégration avec Wireshark : cliquer sur l'icône Wireshark dans EdgeShark lance Wireshark localement.

Conclusion

Voilà pour l'ensemble de la mise en place : prérequis, topologie VXLAN, déploiement du lab avec DevPod sur AWS, et capture de trafic avec EdgeShark et Wireshark. Vous disposez maintenant d'un lab spine-leaf fonctionnel, que vous pouvez détruire et redéployer selon vos besoins.
